Qu'est-ce qu'un transformateur ?

Un transformateur est un appareil électrique qui utilise le principe de l'induction électromagnétique pour modifier la tension du courant alternatif.

Sa structure de base se compose de deux ensembles de bobines enroulées autour d'un noyau de fer fermé. Lorsqu'un courant alternatif est appliqué à la bobine primaire, un champ magnétique alternatif est généré dans la bobine secondaire. noyau de ferCe qui induit une tension alternative dans l'enroulement secondaire. La variation de tension dépend du rapport de spires des deux enroulements. Si l'enroulement secondaire possède plus de spires que l'enroulement primaire, la tension de sortie augmente : il s'agit alors d'un transformateur élévateur ; sinon, c'est un transformateur abaisseur.

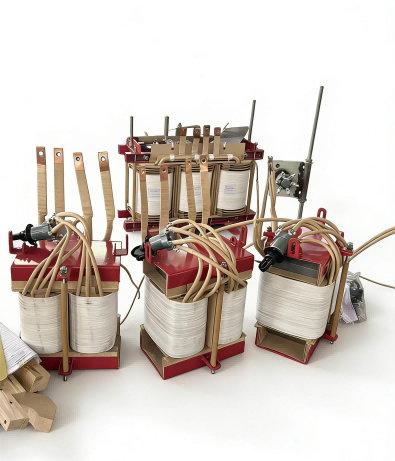

La structure principale d'un transformateur se compose de trois parties :

Cœur: Généralement fabriqué en stratifié tôles d'acier au silicium, formant un circuit magnétique fermé. Sa fonction est de conduire et de confiner efficacement le champ magnétique.

Bobine primaire (côté) : l'enroulement connecté à l'alimentation électrique d'entrée.

Bobine secondaire (côté) : l’enroulement qui produit la tension requise.

Caractéristiques et paramètres clés

• Capacité nominale : La puissance de sortie apparente maximale qui permet au transformateur de fonctionner en toute sécurité pendant des périodes prolongées, mesurée en kilovoltampères (kVA).
• Tension nominale : Les tensions de fonctionnement primaire et secondaire spécifiées lors de la conception.
• Efficacité: Le rapport entre la puissance de sortie et la puissance d'entrée. Les transformateurs modernes de grande taille peuvent atteindre des rendements supérieurs à 99 %, les pertes provenant principalement du cuivre et du fer.
• Tension d'impédance : Un paramètre technique important qui influe sur l'amplitude du courant de court-circuit et le taux de régulation de tension.

En termes simples, les transformateurs permettent d'élever et d'abaisser intelligemment la tension alternative grâce au processus de « magnétisme générant de l'électricité et de magnétisme générant de l'électricité », ce qui en fait un composant de base indispensable dans les systèmes électriques modernes et dans la quasi-totalité des équipements électroniques.
