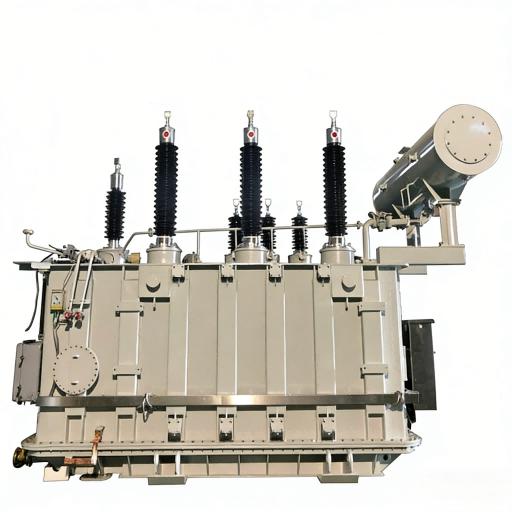

Transformateur immergé dans l'huile série S11 10 kV~35 kV

I. Caractéristiques du produit

Le noyau est constitué de tôles d'acier au silicium à grains orientés de haute qualité et à haute perméabilité, assemblées par joint oblique, sans perforation et à structure étagée multi-étages, ce qui réduit efficacement la résistance magnétique, les pertes à vide et le bruit de fonctionnement. La surface du noyau est revêtue d'une couche isolante résistante à l'humidité et à la corrosion.

Les enroulements sont réalisés en fil de cuivre sans oxygène de haute pureté, offrant une excellente conductivité, un faible dégagement de chaleur et une grande résistance mécanique. L'enroulement haute tension présente une structure cylindrique/couches, tandis que l'enroulement basse tension est hélicoïdal, garantissant une distribution uniforme des ampères-tours, une marge d'isolation suffisante et une forte tenue aux courts-circuits.

La structure du réservoir d'huile, entièrement étanche et composée de plaques ondulées, isole complètement l'huile du transformateur de l'air extérieur, prévenant ainsi son oxydation et son vieillissement dû à l'humidité, prolongeant la durée de vie de l'isolation et permettant un fonctionnement sans entretien à long terme. Les plaques ondulées assurent également la dissipation de la chaleur et compensent la dilatation du volume d'huile, ce qui améliore l'efficacité de la dissipation thermique.

Le corps du transformateur subit des procédés de séchage sous vide et d'injection d'huile sous vide, et le matériau isolant est entièrement imprégné, garantissant des performances d'isolation stables et fiables, une résistance aux hautes températures et une aptitude à un fonctionnement continu à long terme.

L'équipement standard comprend des soupapes de décharge de pression, des indicateurs de température et de niveau d'huile, ainsi que des joints d'étanchéité, assurant une protection contre les surtensions, une surveillance des fuites d'huile et des fonctions d'avertissement d'anomalie pour un fonctionnement plus sûr.

La structure générale est compacte et robuste, résistante aux chocs pendant le transport, fonctionne avec un faible niveau sonore et présente une conception à écartement standard, permettant un montage au sol extérieur, un montage sur poteau ou une installation intégrée dans un poste de transformation, s'adaptant ainsi à divers environnements d'installation.

II. Avantages en matière de performance

Pertes ultra-faibles, rendement élevé et économies d'énergie, réduisant considérablement la consommation électrique et les coûts d'électricité lors d'un fonctionnement prolongé ; fonctionnement silencieux et respectueux de l'environnement, conforme aux exigences de contrôle du bruit dans les zones résidentielles et commerciales ; conception entièrement étanche, sans entretien, sans besoin de lubrification ou de remplacement régulier ; isolation fiable, durée de vie prolongée, avec une durée de vie totale de plus de 20 ans ; excellente dissipation thermique, forte capacité de surcharge, capable de supporter les surcharges de courte durée et les fluctuations de charge ; forte résistance aux courts-circuits, résistant efficacement aux impacts de court-circuit et assurant la continuité de l'alimentation électrique.

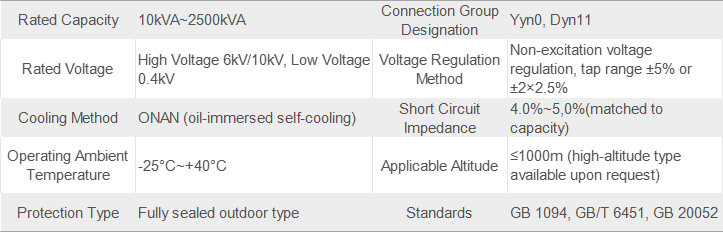

III. Paramètres techniques

IV. Champ d'application

Alimentation électrique pour les réseaux électriques urbains et ruraux nouveaux et modernisés, les projets d'ingénierie municipale, les communautés résidentielles, les écoles et les hôpitaux ;

Distribution d'énergie pour les usines industrielles, les mines, les entreprises métallurgiques, chimiques et de matériaux de construction ;

Alimentation électrique pour les complexes commerciaux, les immeubles de bureaux, les hôtels et les centres de données ;

Postes de transformation préfabriqués, transformateurs de poteaux extérieurs, alimentation électrique temporaire et projets d'infrastructure.

V. Assurance qualité

Les matières premières sont rigoureusement sélectionnées et un contrôle de qualité est mis en œuvre tout au long du processus ;

Les produits subissent des tests complets, notamment le rapport de transformation, la résistance CC, la tension de tenue, les pertes, l'élévation de température et les décharges partielles, avant de quitter l'usine ;

Des certificats de produits, des rapports de tests en usine, des manuels d'instructions, ainsi qu'une assistance technique après-vente complète et des services de garantie sont fournis.
