Pourquoi le noyau d’un transformateur devrait-il adopter une structure laminée ?

L'adoption d'une structure laminée dans noyaux de transformateur Il s'agit d'une conception clé en génie électrique, qui repose sur des principes physiques et des considérations d'ingénierie profonds.

Le défi des pertes par courants de Foucault

Lorsqu'un courant alternatif traverse les enroulements d'un transformateur, un champ magnétique variable est généré dans le noyau. Selon la loi de l'induction électromagnétique, ce champ magnétique variable induit un courant circulaire à l'intérieur du noyau. noyau de fer, appelé « courants de Foucault ». Si un seul noyau de fer est utilisé, ces courants de Foucault entraîneront une perte importante d'énergie sous forme de chaleur, ce qui non seulement réduira l'efficacité, mais pourrait également provoquer une surchauffe du noyau de fer.

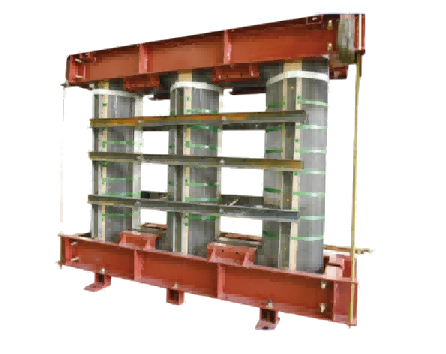

Solution pour structure laminée

Cette conception peut être réalisée en empilant de fines feuilles de noyaux de fer et en recouvrant chaque feuille d'une couche isolante.

1. Augmenter considérablement la résistance du trajet des courants de Foucault

2. Limiter la plage d'écoulement du vortex dans une seule feuille mince

3. Réduisez efficacement les pertes par courants de Foucault de plus de 90 %

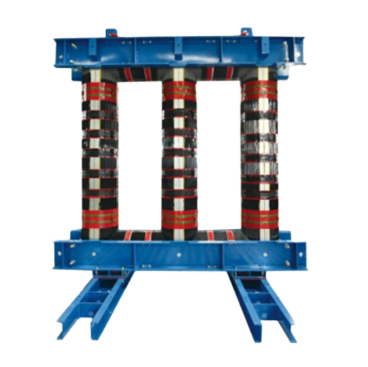

Optimisation des matériaux et des processus

Les transformateurs modernes utilisent généralement acier au silicium Feuilles d'une épaisseur de 0,23 à 0,35 mm. L'ajout de silicium améliore encore la résistivité. L'empilement suit les lignes de champ magnétique, ce qui assure non seulement la fluidité du circuit magnétique, mais minimise également l'effet des courants de Foucault.

Cette conception laminée apparemment simple est en fait la meilleure solution pour équilibrer efficacité, coût et fiabilité, et reste l'une des technologies de base dans la fabrication de transformateurs à ce jour.
